GMS-1800 旋轉燈具式配光曲線儀(分佈式光度計)
產品內容



概述:

GMS-1800 旋轉燈具式配光曲線儀(分佈式光度計)符合CIE、IESNA、國家標準等要求,通過旋轉燈具,實現B-β、A-α和C-γ等多種測量方式。用於測量室內照明燈具、投光燈具、道路照明燈具的空間光強分佈及多種光度參數。包括:空間光強分佈、任意截面上的光強分佈曲線(可分別用直角坐標系或極坐標系顯示)、空間等光強曲線、平面等照度分佈曲線、亮度限製曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通比、下射光通比、燈具總光通量、有效光通量、利用係數,以及電性參數(電壓、電流、功率、功率因數)等。可雙立柱或單立柱工作。



主要特點:

  • 原理上滿足IEC 及相關國家標準的要求;
  • 採用旋轉燈具,實現B-β、A-α和C-γ等多種測量方式;
  • 結構緊湊,可雙立柱驅動,或單立柱驅動。使格柵燈、筒燈、投光燈等各類燈具的安裝更加方便;
  • 特殊的鐳射十字線瞄準裝置,方便、準確地安裝測試燈具的位置;
  • 採用貴金屬光纖點刷科技的軍品級供電換向器,提供六線的供電和測量回路,實現不間斷連續旋轉測量,使測量平穩、可靠、方便;
  • 測量資料符合國際標準格式,可由其它照明和燈具設計軟體直接使用;
  • 精密高靈敏度光探頭,嚴格的V(λ)校正;
  • 具有緊急止動功能;
  • RS-232C 標準介面,方便與各種設備連接,標準中/英文Windows 操作介面。

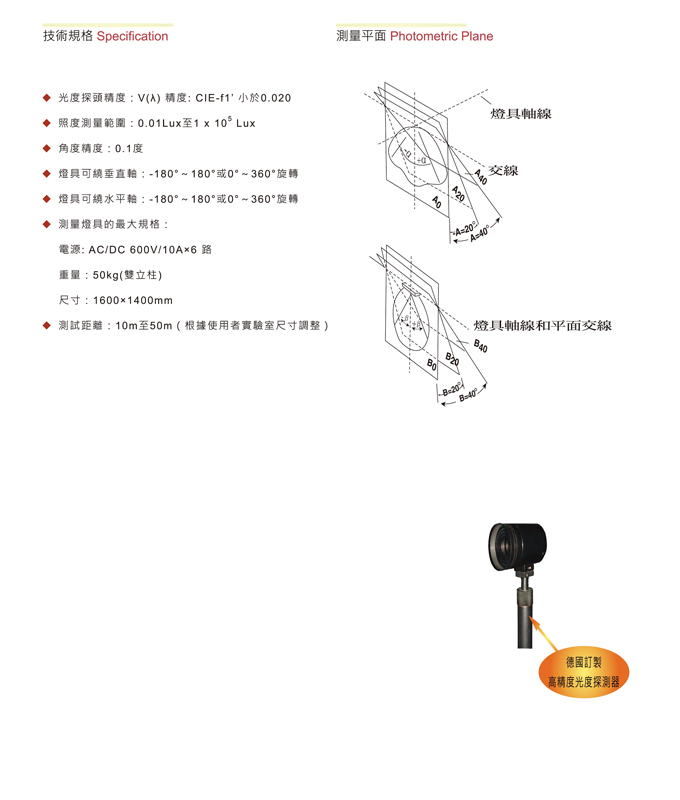

技術規格:

  • 光度探頭精度:CIE-f1’值小於於1.5%;
  • 照度測量範圍:0.01Lux至1 x 105 Lux;
  • 角度精度:0.1度;
  • 旋轉台的傳動機構的回隙:小於0.1度;
  • 燈具可繞垂直軸:-180°~180°或0°~360°旋轉;
  • 燈具可繞水平軸:-180°~180°或0°~360°旋轉;
  • 燈具的電參數測量精度:0.5級;
  • 六線制連續旋轉測量供電:每線容量10A/600V;
  • 測量燈具的最大規格:

A.       功率:2KVA ;

B.       重量:50kg;

C.       外形尺寸:1400×1200mm。

  • 測試距離:10m至50m(根據使用者實驗室尺寸調整)。



工作原理:

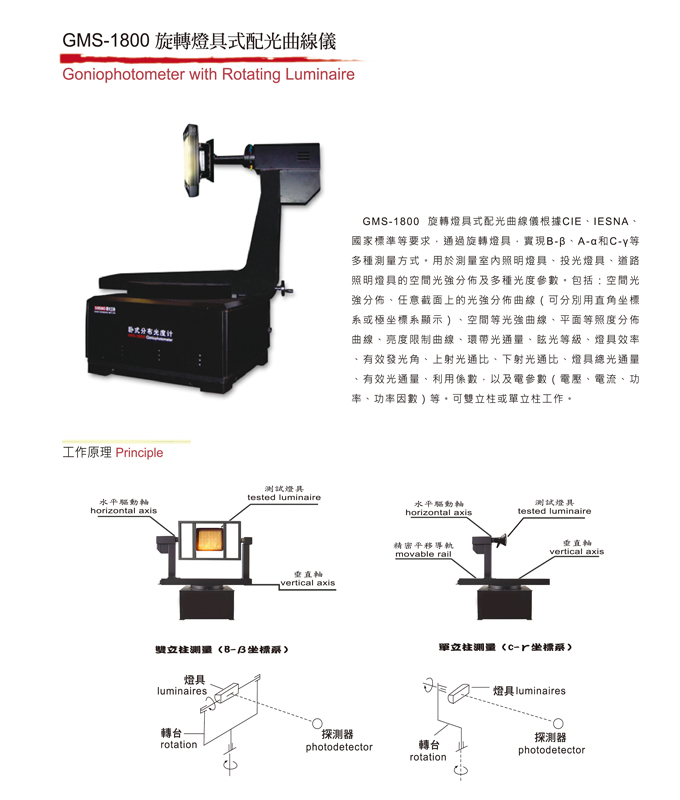

GMS-1800採用固定探測器、旋轉燈具法測量原理。測量燈具安裝在二維旋轉工作臺上,通過鐳射瞄準器的“+”字雷射光束,使燈具的發光中心與旋轉工作臺的旋轉中心重合。當燈具繞垂直軸轉動時,與旋轉工作臺中心處於同一水準高度的探測器測量該水平面上各方向的光強值。當燈具繞水準軸轉動時,則探測器測量垂直面上各方向的光強值。垂直軸和水準軸均可在±180°或0°~360°範圍內連續旋轉。根據測量燈具的要求,該系統可以在B-β、A-α或C-γ等平面坐標系中測量。當測量得到燈具在各方向上的光強分佈資料後,電腦即可計算出其它光度參數。



為了保證燈具安裝穩定,根據不同的測量坐標系,該系統可以採用兩種結構形式應用:



1、雙立柱結構(B-β和A-α平面坐標系):

主要用於測量格柵燈具等。安裝燈具時,使燈具的發光中心與旋轉工作臺旋轉中心一致。在B-β坐標系中,燈具軸與旋轉工作臺的水準軸重合。在A-α坐標系中,燈具軸與旋轉工作臺的水準軸垂直。



2、單立柱結構(C-γ平面坐標系和圓錐面坐標系):

主要用於測量筒燈、投光燈等燈具。安裝燈具時,使燈具的發光中心與旋轉工作臺旋轉中心一致。燈具的光軸與旋轉工作臺的水準軸重合。



空間配置:

實驗室房間佈置(供參考,具體根據客戶房間尺寸重新免費設計)

A.       暗室:用於放置測試轉檯和光度探頭。

尺寸:高2.5米、寬3米、長度10米至30米。

牆壁:室內所有牆壁、天花板、地板均塗無光黑漆。

B.       工作室:用於放置控制機櫃、電腦和印表機。

尺寸:不小於3米×3米。



軟體:

通過GMS1800測控軟體與資料處理軟體,可以即時顯示記錄當前角度的光強值,並顯示整個測量過程的配光曲線。還可以對不同截面配光曲線進行比較,同時顯示幾個截面的配光曲線,並與直角或極坐標系中的配光曲線進行比較。對測量資料進行處理,包括空間等光強矩形網圖、等照度曲線、亮度限制曲線、空間等光強圓形網圖、照度-距離配光曲線、環帶光通量、等照度及利用係數曲線、光度資料計算等。然後列印出測試報告。



另外,測量資料還可以多種檔案格式保存,應用於國際上的各種照明設計軟體。分別為:

*.GMS                    浙大三色GMS系列產品光度資料檔案格式

*.IES                        IESNA國際標準格式

*.TM14                   TM14檔案格式(英國標準)

*.CIB                       CIBSE檔案格式(CIBSE Published)

*.LDT                      EULUMDAT 檔案格式(德國標準)

三色光電擁有多年經驗 配光曲線儀買賣,配光曲線儀調整,配光曲線儀諮詢,配光曲線儀教學,配光曲線儀維修服務,若您有配光曲線儀的需求,請與我們聯絡,我們將給您最專業的配光曲線儀服務,謝謝。
